POWER CLAMP

YOU CAN COUNT ON OUR EXPERTISE

Features
  • 컴팩트한 사이즈
  • 마그네트 내장형
  • 클램프/언클램프 감지 센서 설치 가능
  • 복동으로 작동
  • 공압으로 작동
  • 클램핑 후 홀딩력 발생
  • 내경범위 : ø12~26
  • 작동범위 : 3~9.99kgf/㎠
  • 사용온도 : 0~60℃
  • 클램프암 조립되어 제공

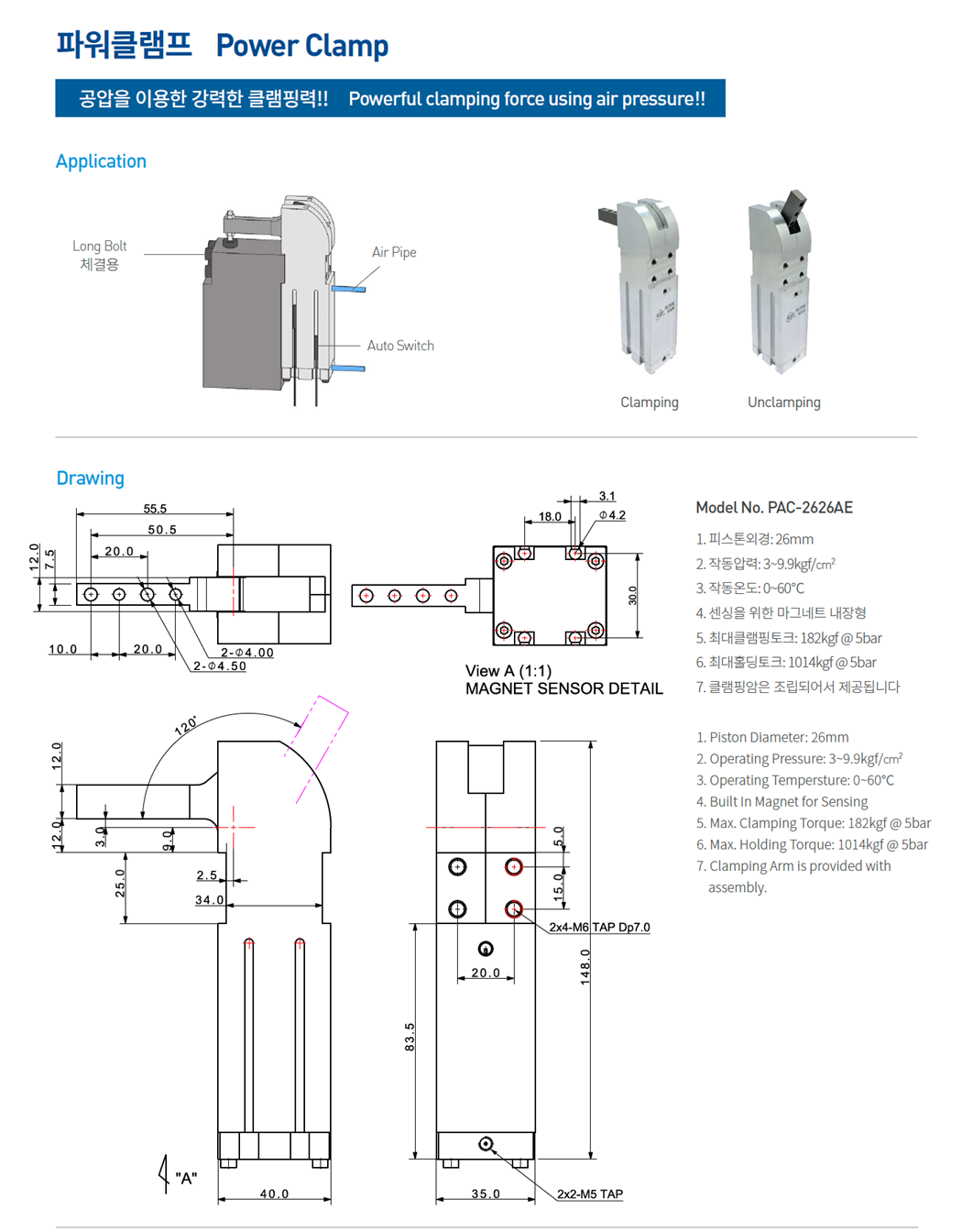

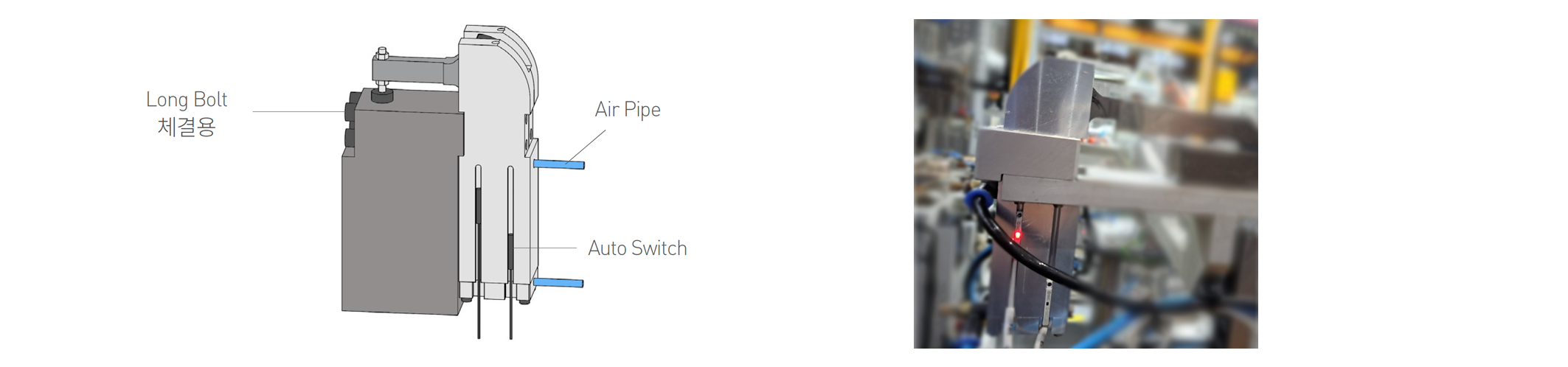

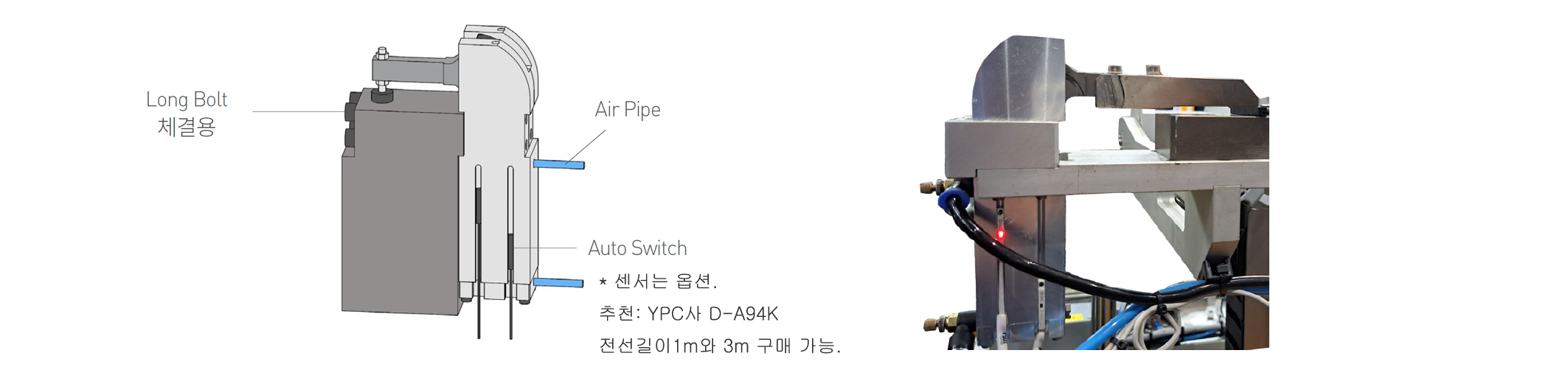

    Application
Model No.
  • 1
    Clamp Type
    PAC = POWER CLAMP
  • 2
    Piston Diameter
    ex ) 12 = Ø12
  • 3
    Cylinder Force
    ex ) 06 = 6kgf/㎠@5bar
  • 4
    Type
    A = Pneumatic (Air)
    E = Sensing
Specifications
Model No. Piston Diameter
(mm)		 Max. Clamping Torque(kgf.cm) Max. Holding Torque
(kgf.cm)		 Operating
Pressure Range
(kgf/㎠)		 Operating
Temperature
Range(℃)		 Weight
(kg)
@5bar
PAC-1206AE 12.0 46.0 255.0 3~9.99 0~60 0.16
PAC-1610AE 16.0 66.0 612.0 0.25
PAC-2626AE 26.0 182.0 1014.0 0.50

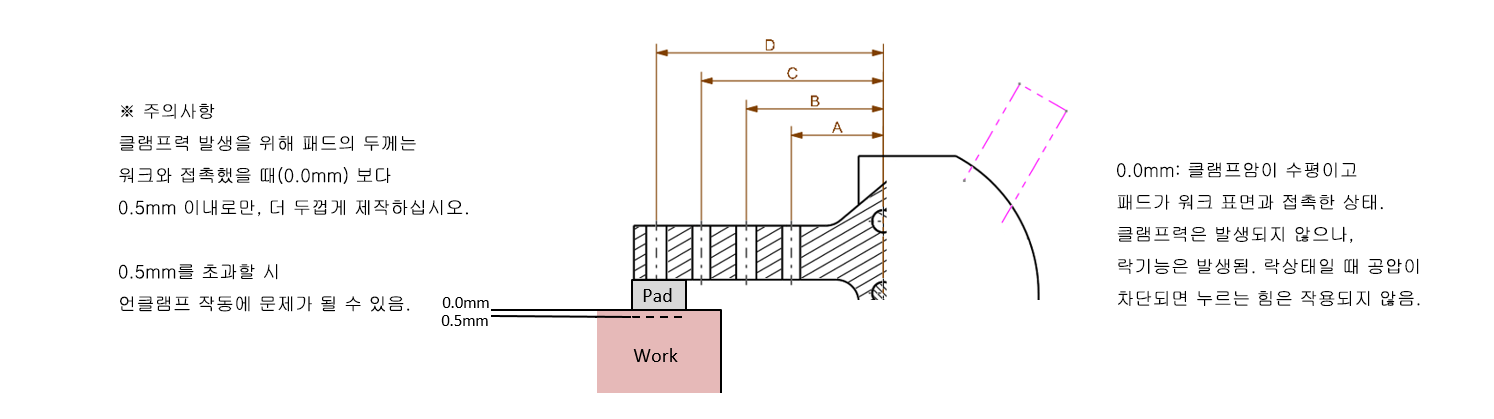

Operation

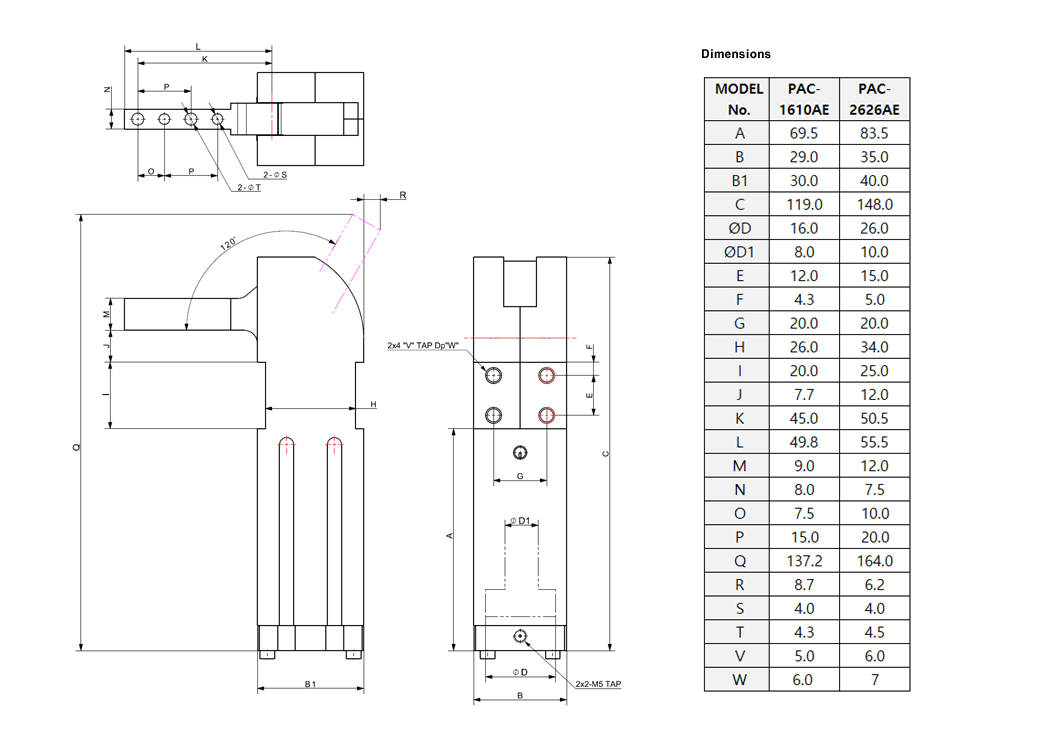

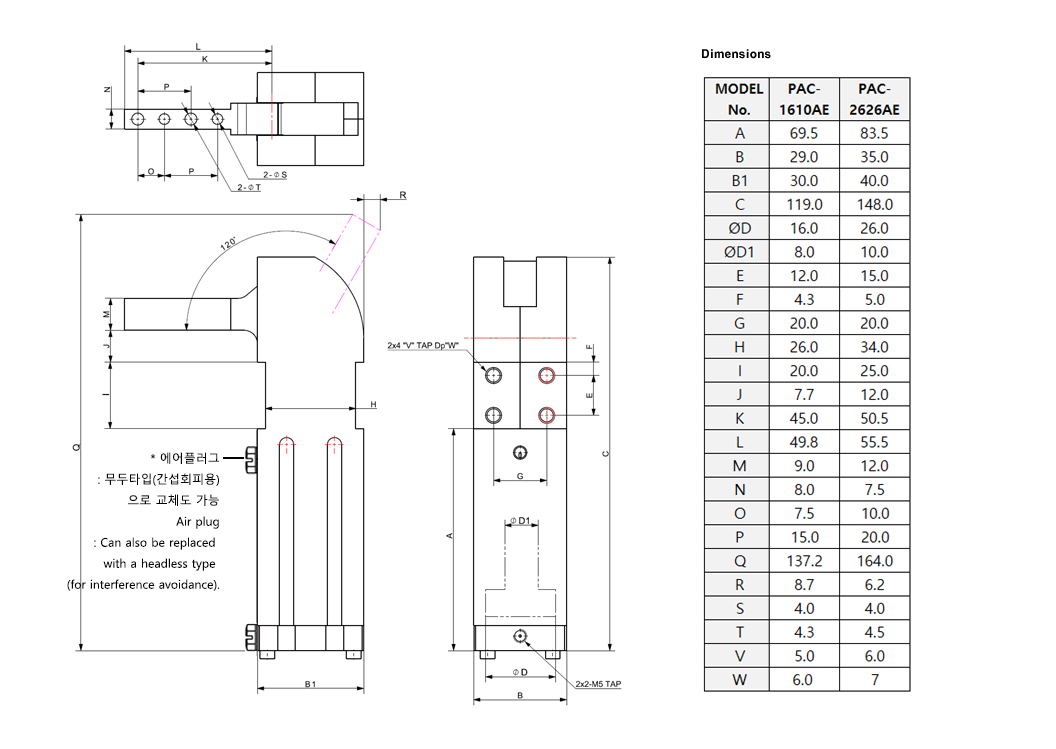

    • Drawing
    도면 다운로드
    MODEL NO Download 주문
    2D 3D PDF
    PAC-1206AE
    PAC-1610AE
    PAC-2626AE
