HINGE CLAMPS

YOU CAN COUNT ON OUR EXPERTISE

Introduction

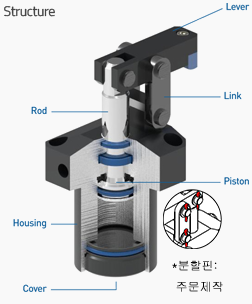

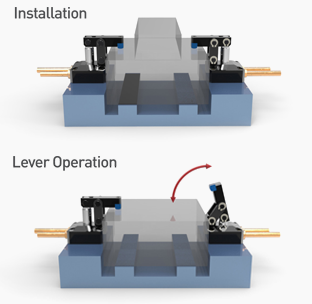

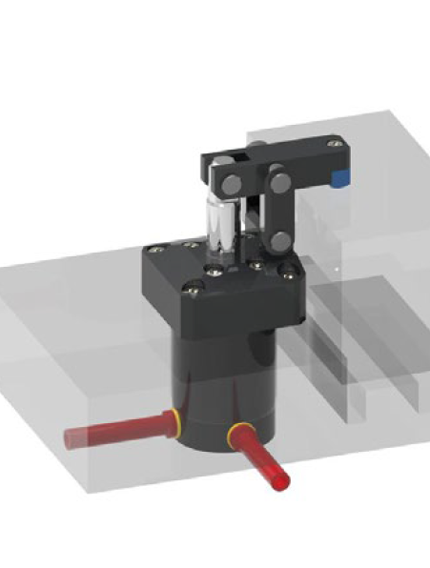

힌지 클램프실린더는 링크와 핀을 활용해 디자인한 제품으로 공작물을 로딩 / 언로딩할 때 간섭이 없는 충분한 언클램프 각도와 컴팩트한 사이즈는 설계자의 설계 편의성을 최대로 고려한 디자인입니다.
힌지점과 몸체가 일체형으로 매우 견고한 구조이고 내구성도 우수합니다.
설치 상황에 가장 적합한 제품을 선정할 수 있도록 다양한 타입과 사이즈가 있습니다.

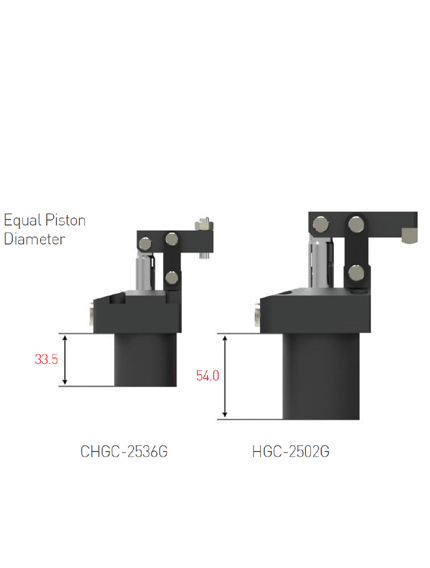

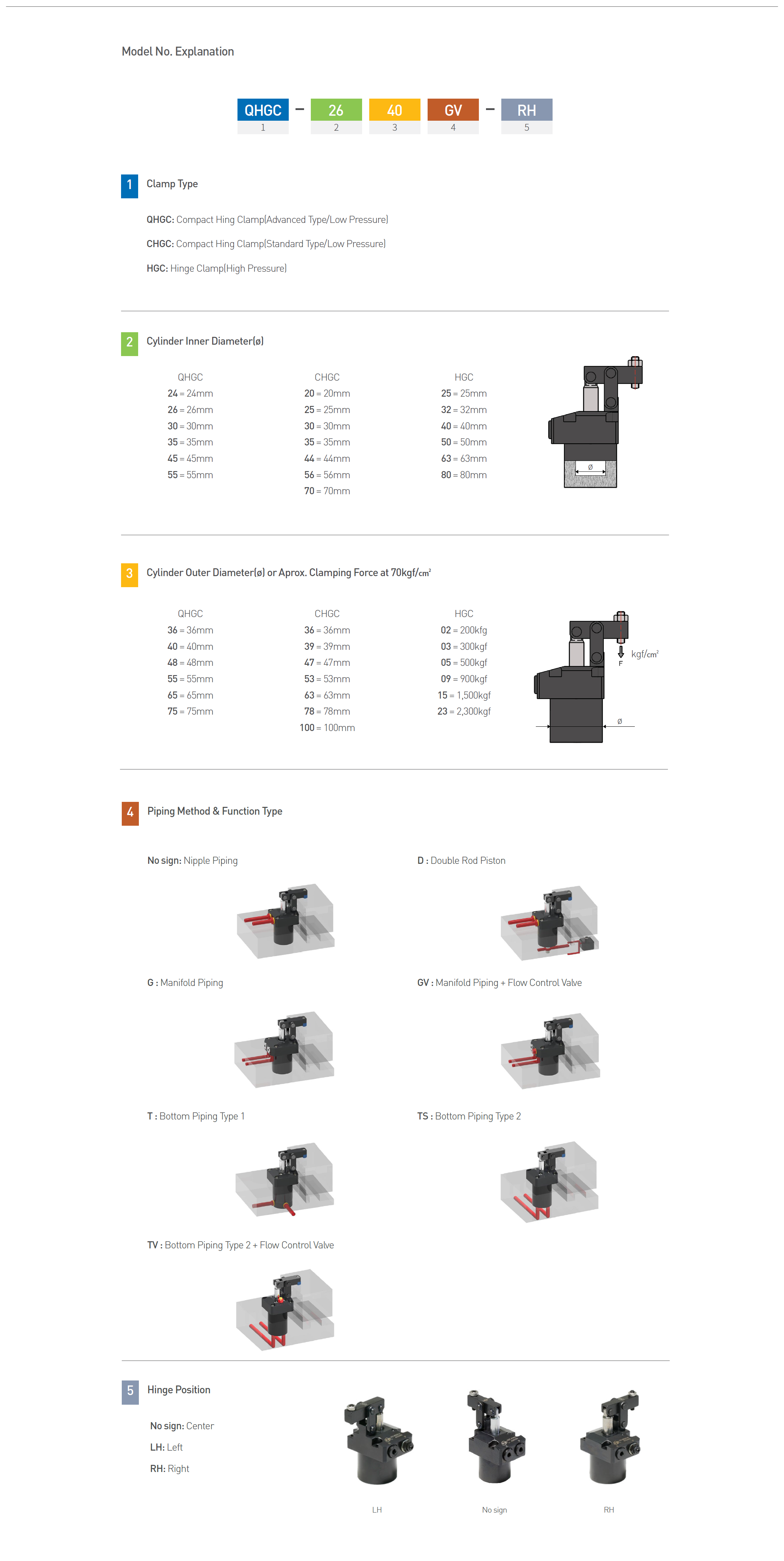

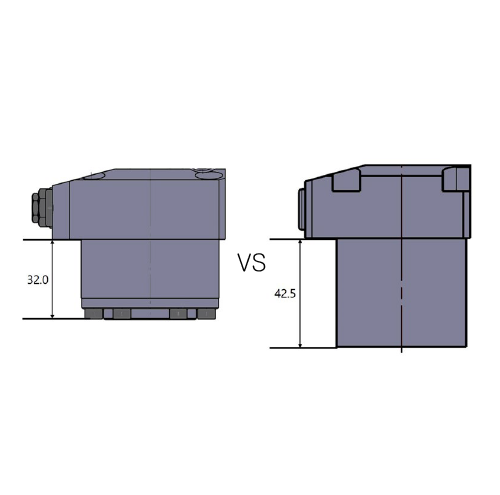

  • ADVANCED COMPACT TYPE 저압용
    내경 : ø24~55
    작동압력 : 15~70kgf/㎠
  • COMPACT TYPE 저압용
    내경 : ø20~70
    작동압력 : 15~70kgf/㎠

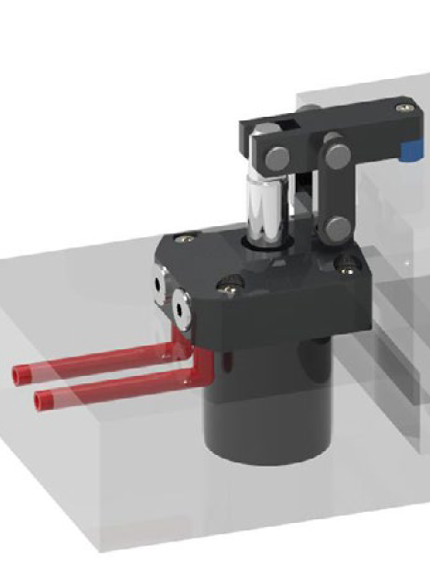

  • GASKET TYPE 매니폴더 배관
    내경 : ø25~80
    작동압력 : 15~150kgf/㎠
  • STANDARD TYPE 신속한 클램프 / 언클램프
    내경 : ø25~80
    작동압력 : 15~150kgf/㎠
  • DOUBLE RODS TYPE 리미트 스위치 이용
    내경 : ø25~80
    작동압력 : 15~150kgf/㎠

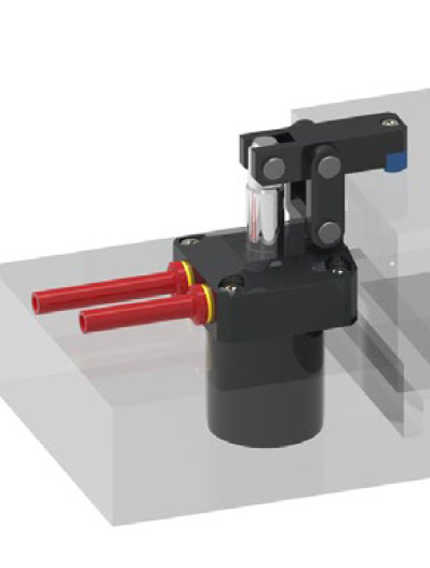

  • TUBE TYPE 하우징 하부 / 바닥 배관
    내경 : ø25~80
    작동압력 : 15~70kgf/㎠

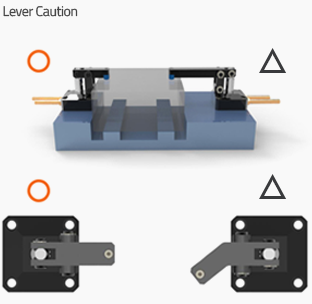

  • ★ 사용시 주의사항 클릭! ★
