Rocker Clamp

YOU CAN COUNT ON OUR EXPERTISE

Features
  • 신속 금형 교환용
  • 단동
  • 설치 용이
  • 작동압력 : 15~250kgf/㎠
  • 사용온도 : 0~60℃

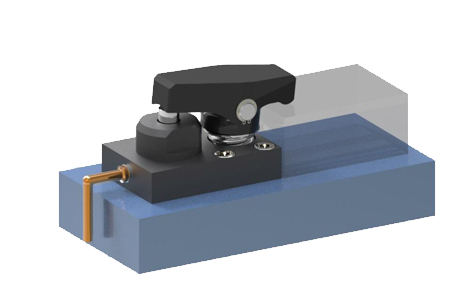

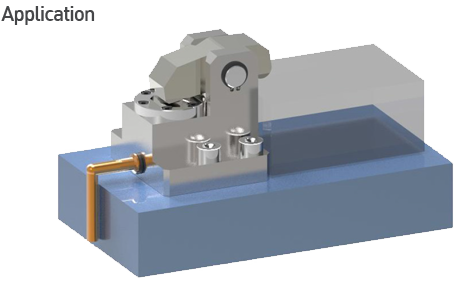

1. 신속 금형 교환용(Quick Die Change)클램프로 적합하며 특히 프레스 금형의 교환에 편리하도록 제작되어 있다.
2. 표준 공작물의 고정용으로 쉽게 응용하여 적용할 수 있다.
3. 로커 암의 작동 스트로크가 짧아 금형의 베이스 플레이트 사이의 공간이 협소하여 제약을 받는곳에 쉽게 적용할 수 있다.
4. 손에 의해 클램프 암을 원하는 방향으로 회전시킬수 있어 금형의 장탈착이 용이하도록 되어있다.(RCS-3006만 해당)
5. 피봇핀으로 연결 구성되어 있어 견고하고 안전하게 사용할 수 있다.
6. 단동으로 작동된다.
7. 밑면의 암나사와 표준 T-슬롯너트 등을 이용하여 설치할 수 있으며 마운팅 구멍 높이에 따른 스페이스를 이용하여 클램핑 높이를 다양하게 조절할 수 있다.
Specifications

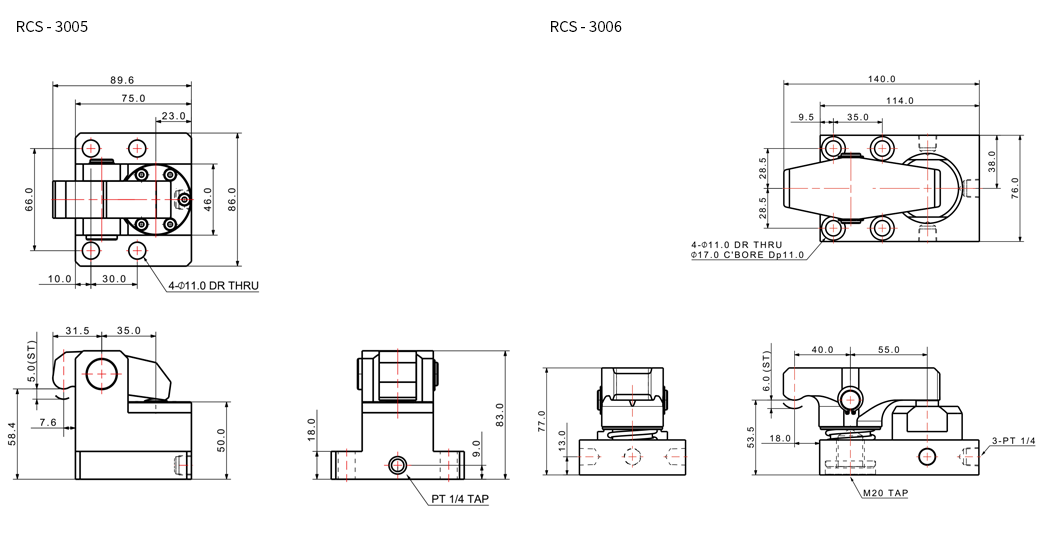

MODEL NO. Operating Stroke (mm) Oil Capacity (㎤) Effective Area (㎠) Max. Clamping Force (Ton) Weight (kg) Download
2D 3D PDF

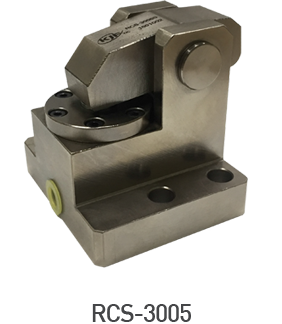

RCS-3005 5.0 3.5 7.0 1.9 2.2

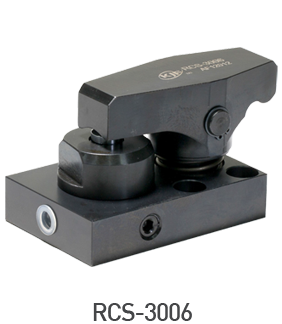

RCS-3006 6.0 4.2 7.0 2.4 2.6
