Cartridge Type Rotary Joint

YOU CAN COUNT ON OUR EXPERTISE

Features
  • 회전하는 부품에 유압 공급
  • 배관 꼬임 방지
  • 최대공압사용압력 : 9.9kgf/㎠
  • 최대유압사용압력 : 150kgf/㎠
  • 사용온도 : 0~70℃
  • 최대허용회전수 : 120rpm
  • 씰 재질 : 전용씰
  • 사용유체 : 기계작동유, Air, 진공, 절삭유

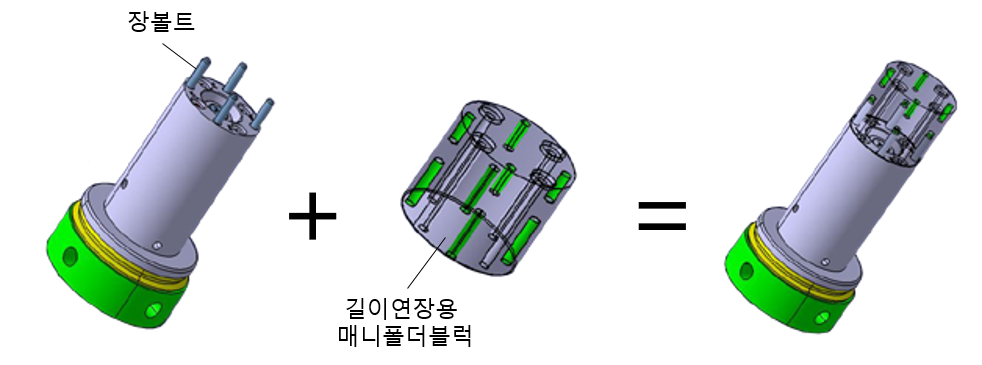

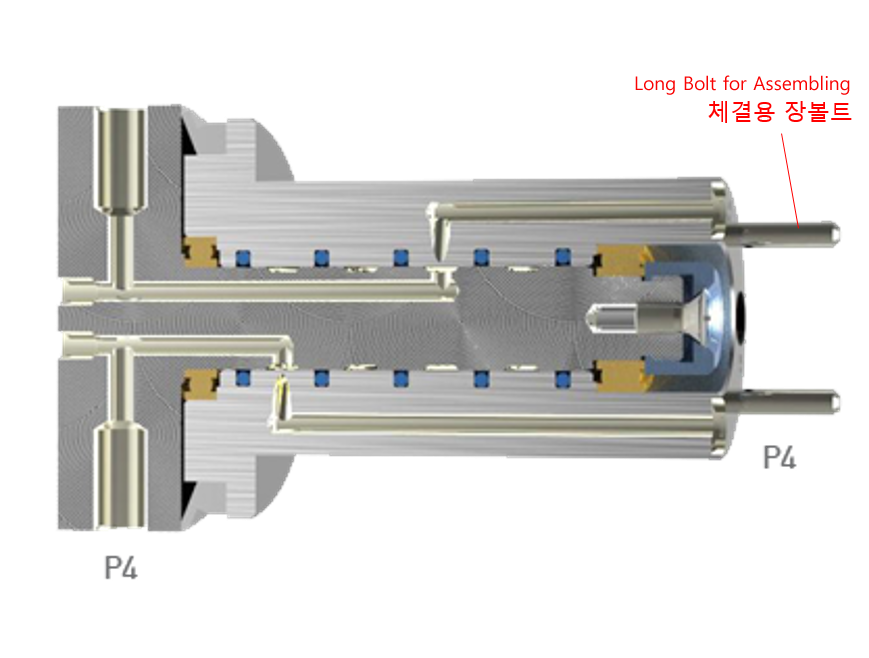

  • Structure

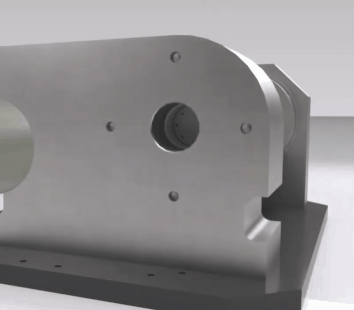

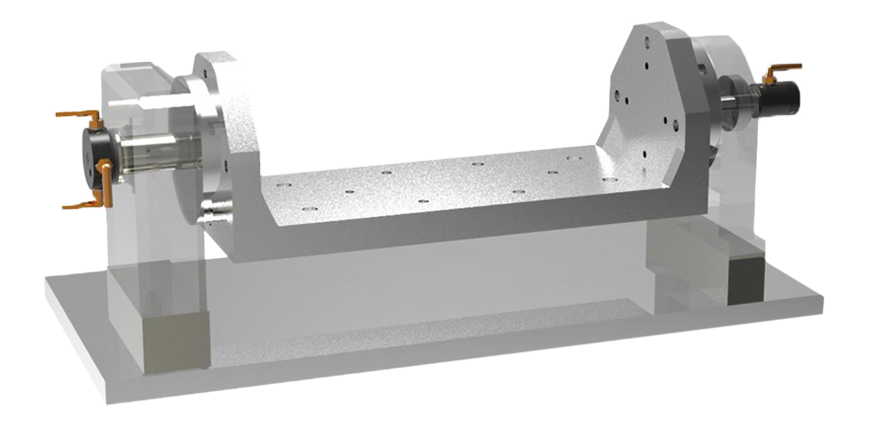

  • Application
카트리지 타입 로터리 조인트는 인덱스 중공축에 삽입하여 사용하며, 그로인해 픽스쳐의 전체 길이가 줄어드는 효과를 얻을 수 있습니다.
또한 외부에서 내측으로 볼트를 취부하는 방식이므로 수리시 기준점에 변 화를 주지않아 누구나 손쉽게 교체작업이 가능합니다.
Specifications

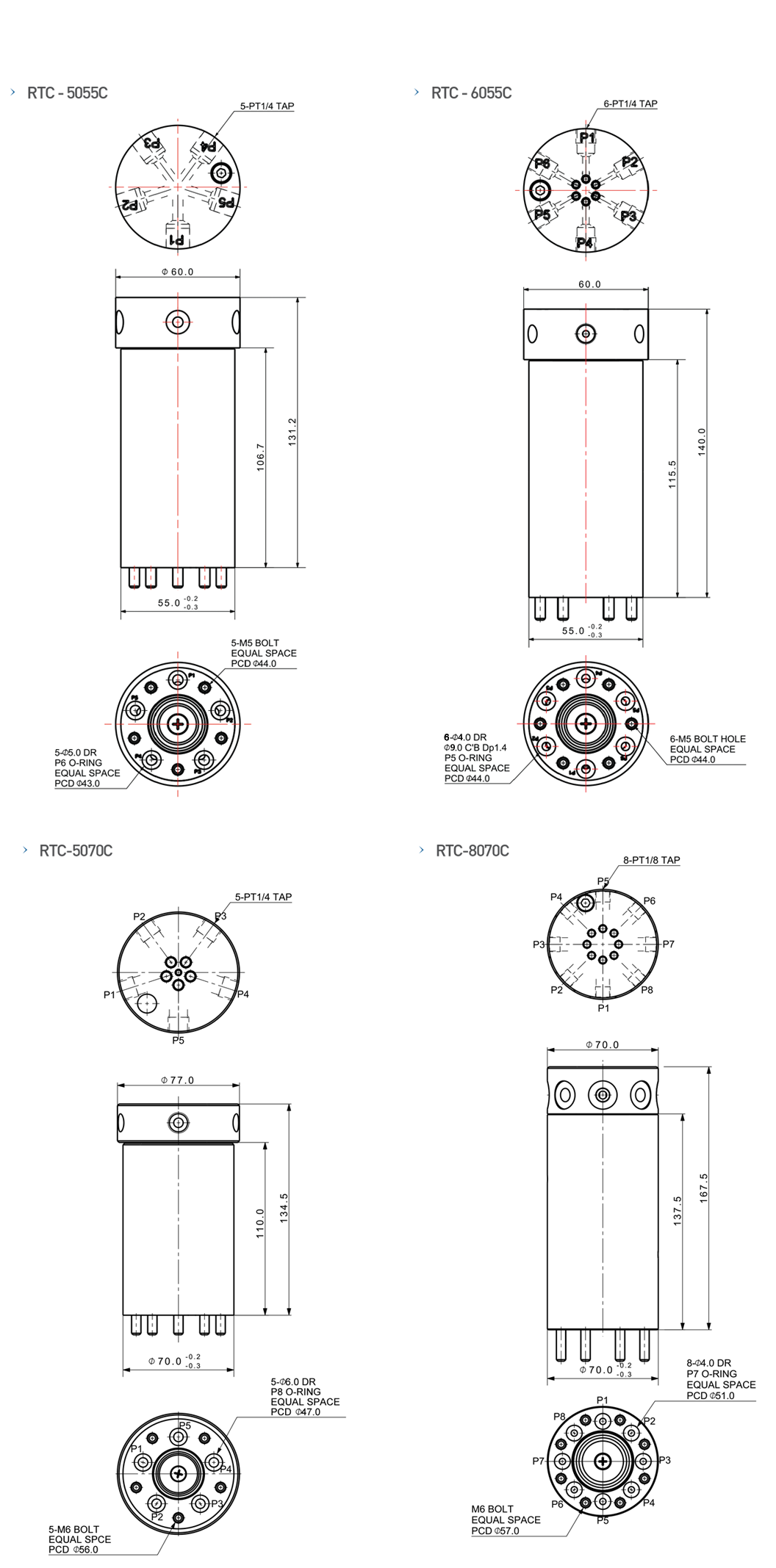

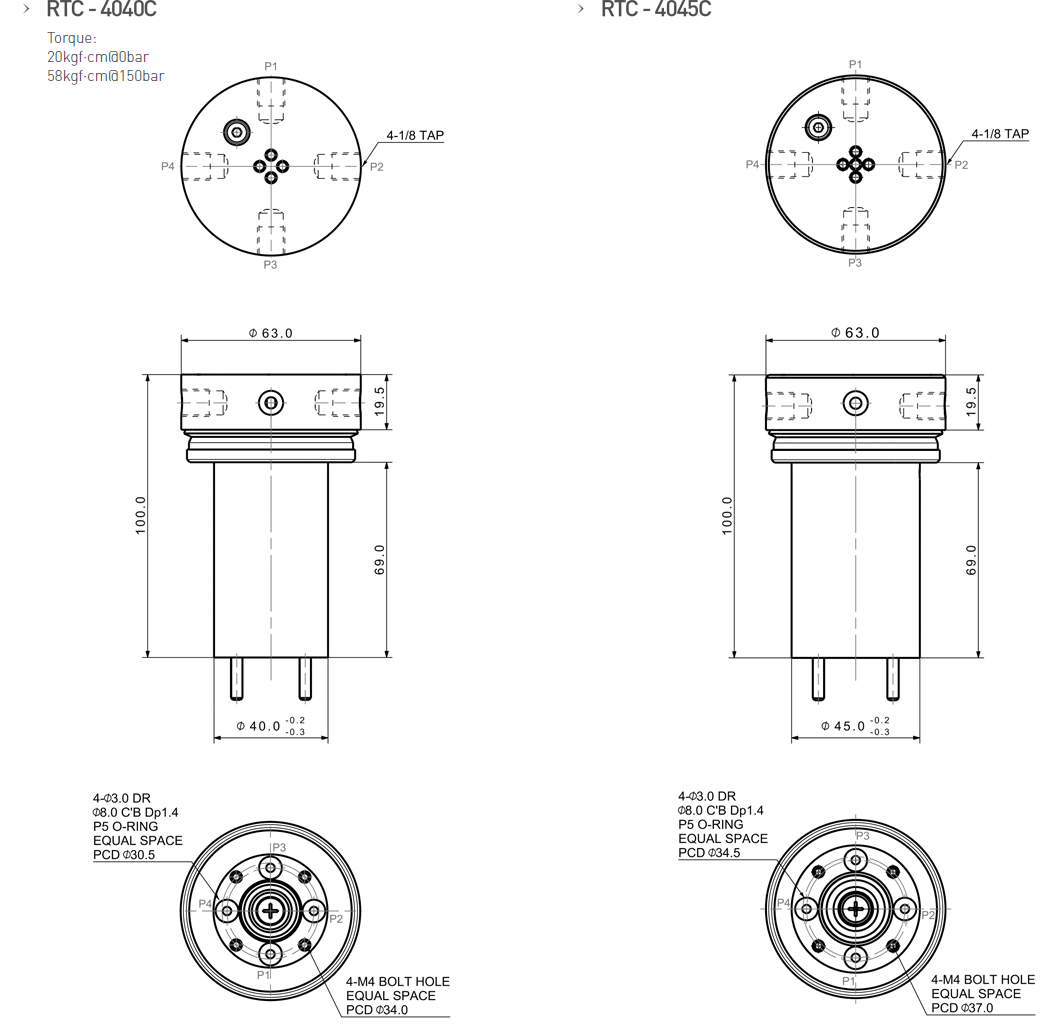

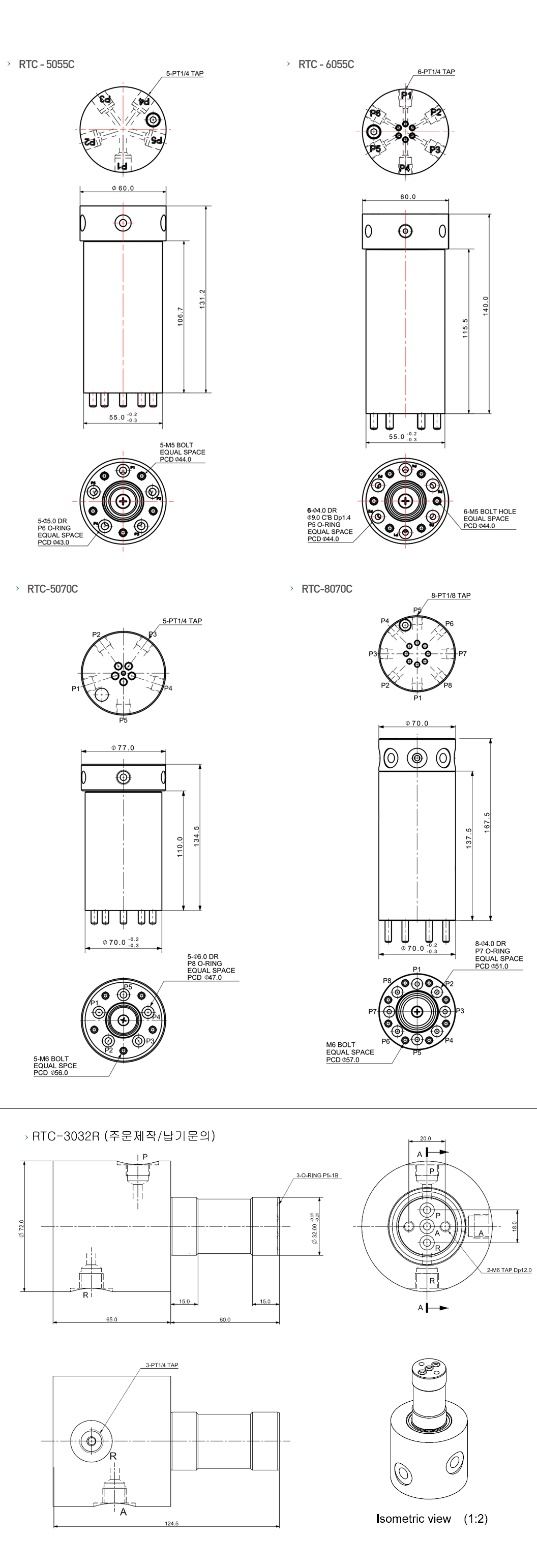

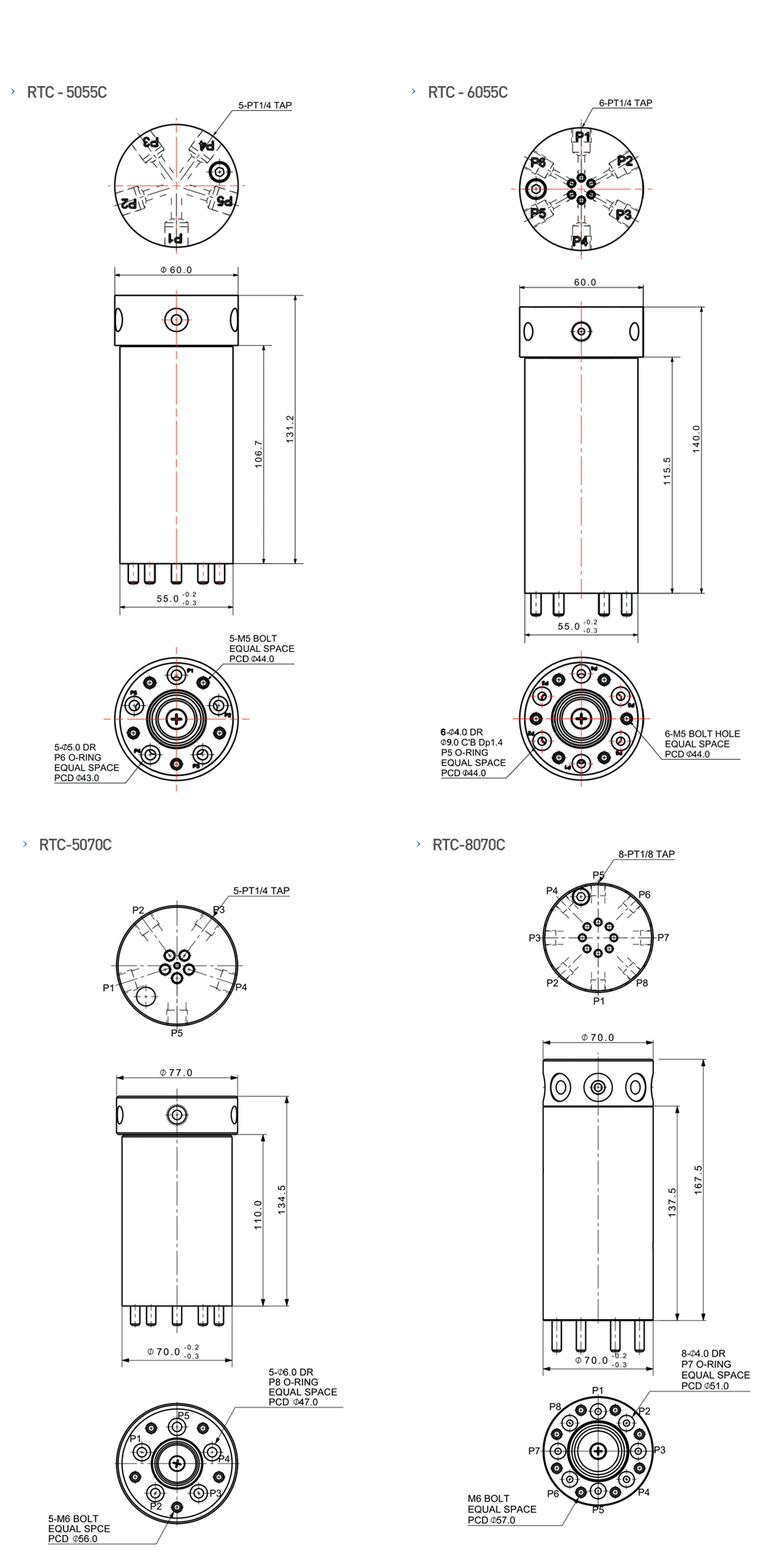

MODEL NO. RTC-4040C RTC-4045C RTC-5055C RTC-6055C RTC-5070C RTC-8070C
Number of Lines 4 4 5 6 5 8
Fluid Hydraulic Oil, Air, Vaccum, Cutting Fluid
Max. Operating Pressure 150kgf/㎠
Max. Revolutions per Minute 120rpm
Operating Temperature Range 0~70℃
Weight 1.3 kg 1.4 kg 2.33 kg 2.41 kg 3.79 kg 4.58 kg
Download 2D 3D PDF 2D 3D PDF 2D 3D PDF 2D 3D PDF 2D 3D PDF 2D 3D PDF
