Booster (Air-Hydraulic Power)

YOU CAN COUNT ON OUR EXPERTISE

Features
  • 저공기압에서 고유압 변환
  • 균등하고 확실한 압력
  • 소형 경량
  • 저렴한 가격
직압식
1. Booster 가 실린더 보다 높게 설치된 경우
2. 토출량 : 20 ≥ 필요유량
예압식
1. 토출량 : 20 < 필요유량
직압식
1. Booster 가 실린더 보다 낮게 설치된 경우
2. 토출량 : 20 ≥ 필요유량
Specifications
MODEL NO. Boost Ratio High Pressure Volume  Operating Air Pressure Output Pressure Weight
HBH-1108 11:1 80cc 3.2~9.9kgf/㎠ 35~109kgf/㎠ 26kg
HBH-1120 11:1 200cc 35~109kgf/㎠ 32kg
HBH-2212 22:1 120cc 70~217kgf/㎠ 32kg
HBH-3608 36:1 80cc 115~356kgf/㎠ 32kg

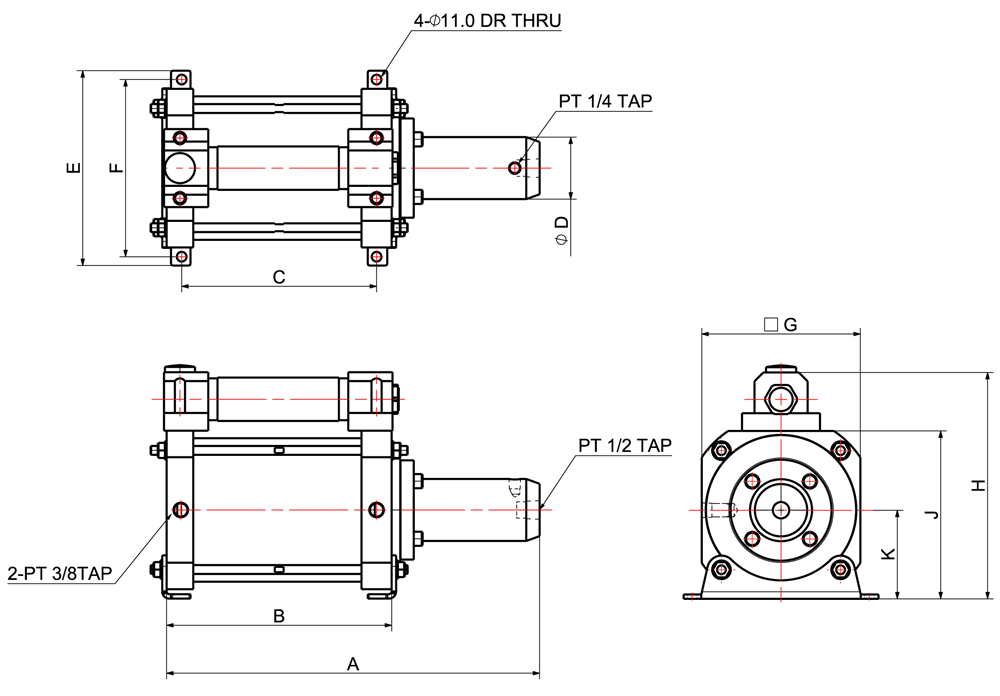

Dimensions
MODEL NO DIMENSIONS (mm) Download
A B C ØD E F G H J K 2D 3D PDF
HBH-1108 272 177 143 70 220 200 179 255.5 190 100
HBH-1120 421 54 220 70
HBH-2212 473 280 246 55
HBH-3608
