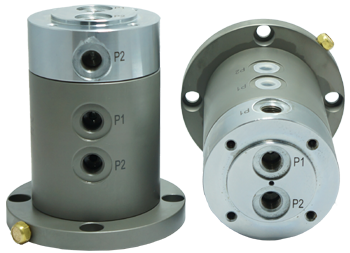

Top Type Rotary Joint

YOU CAN COUNT ON OUR EXPERTISE

Features
  • 회전하는 부품에 유압 공급
  • 배관 꼬임 방지
  • 최대공압사용압력 : 9.9kgf/㎠
  • 최대유압사용압력 : 150kgf/㎠
  • 사용온도 : 0~70℃
  • 최대허용회전수 : 120rpm
  • 씰 재질 : 전용씰
  • 사용유체 : 기계작동유, Air, 진공, 절삭유
  • Structure

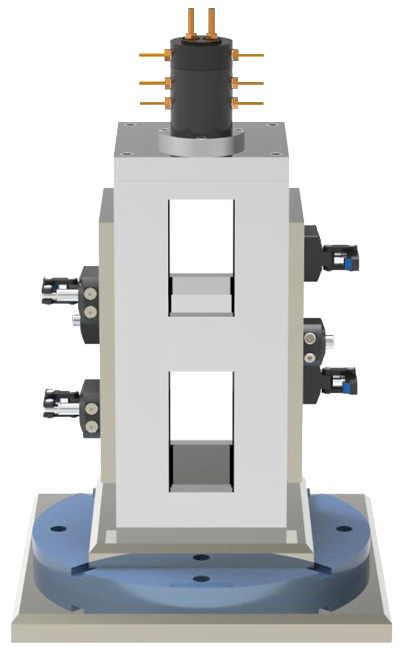

  • Application
탑 타입 로터리 조인트는 인덱스 테이블을 이용한 조립 또는 가공전용기에 사용하기 편리하며 또한 수평 머시닝 센터의 픽스쳐에 사용하기도 편리합니다.
Specifications

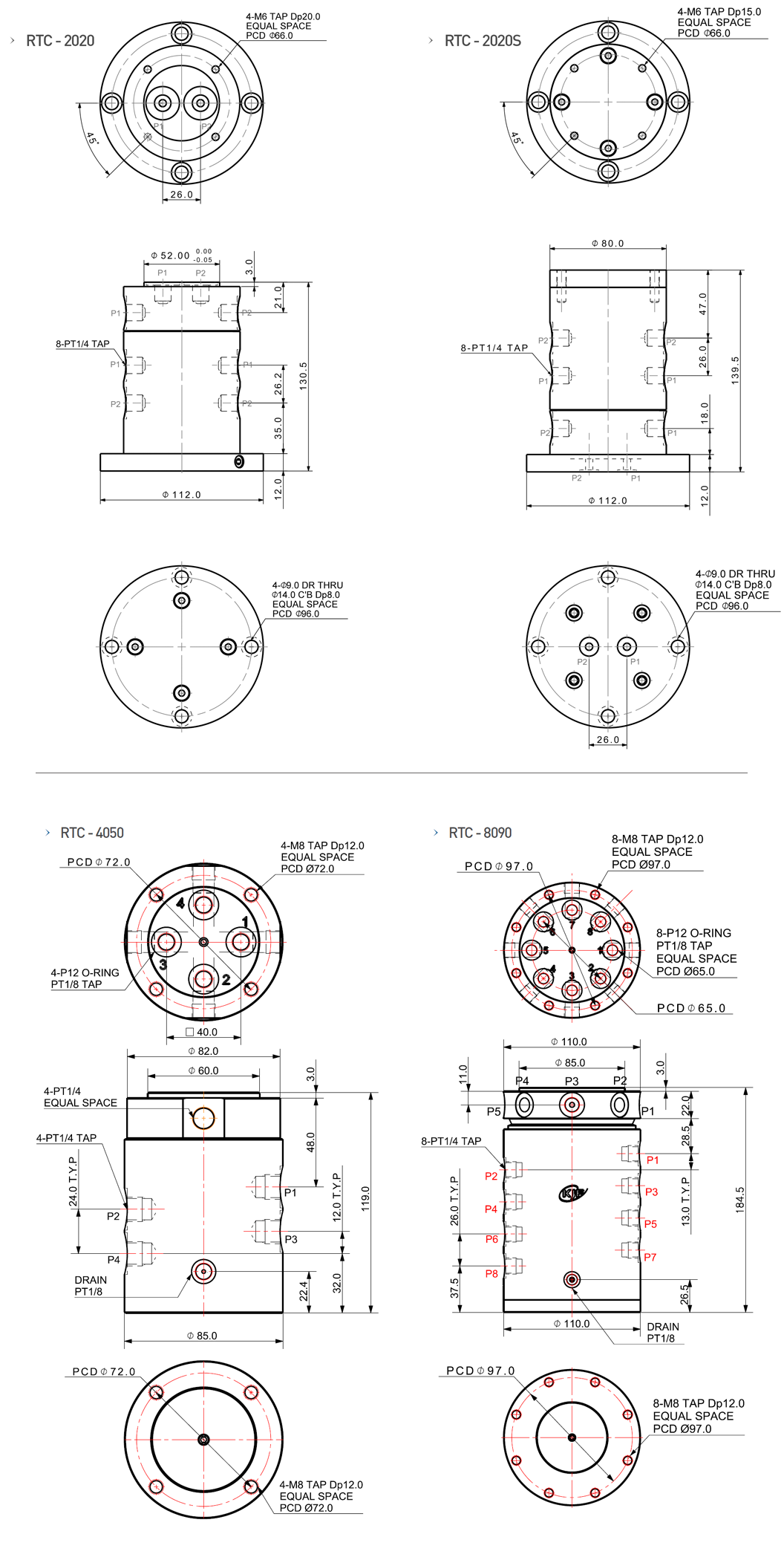

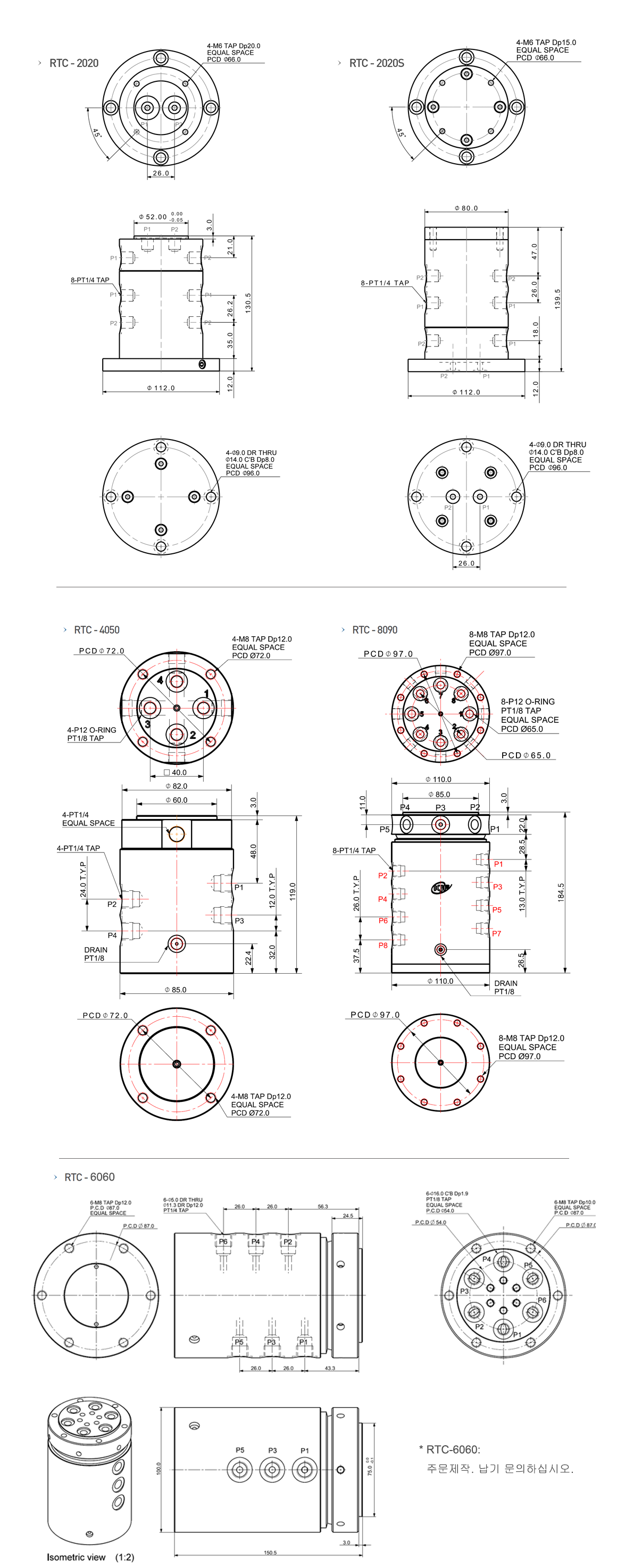

MODEL NO. RTC-2020 RTC-2020S
Number of Lines 2 2
Fluid Hydraulic Oil, Air, Vaccum, Cutting Fluid
Max. Operating Pressure 150kgf/㎠
Max. Revolutions per Minute 120rpm
Operating Temperature Range 0~70℃
Weight 5.0 kg 5.5 kg
Download 2D 3D PDF 2D 3D PDF
