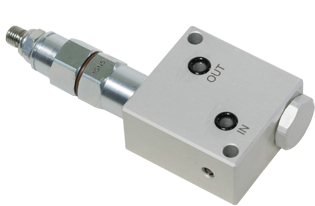

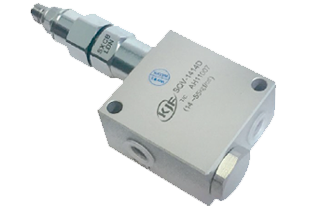

Sequence Valve

YOU CAN COUNT ON OUR EXPERTISE

Features
  • 2개 이상의 분기 회로 사이에 설치하여 회로안의 작동 순서를 압력에 의해 제어하는 밸브
Work Support, Intensifier, Sequence Valve를 조합해서 사용하는 회로
Flow Control Valve와 Sequence Valve의 구별법
1. Flow Control Valve
실린더 B가 빠르게 움직이는 동안 실린더 A는 느리게 움직인다.
실린더 B가 공작물에 닿아 있어도 게이지에는 약 5kgf/㎠를 나타낸다.
즉, 회로의 압력 평형을 이루는 관계로 실린더 A가 도달 할때까지 실린더 B는 기다린다.
2. Sequence Valve
실린더 D가 빠르게 움직이는 동안 실린더 C에는 전혀 유압이 공급되지 않다가 Sequence valve의 설정압에 도달하면 유압이 공급되면서 실린더 C도 움직인다.
이때 이미 실린더 D는 상당한 클램프력을 발휘한다.
Download
Model No. 2D 3D PDF

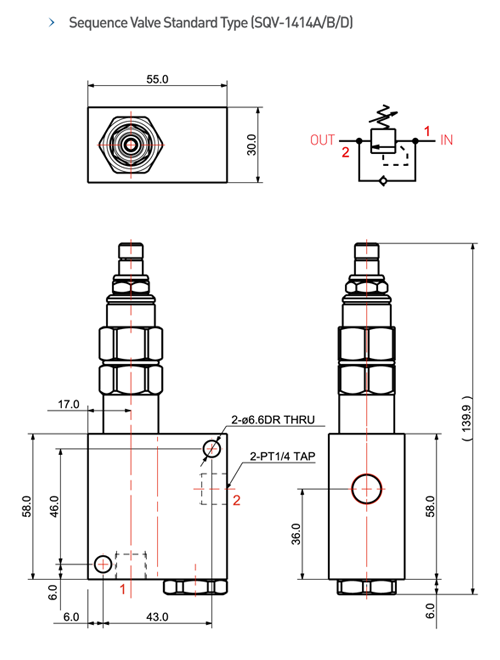

SQV-1414A
SQV-1414B
SQV-1414D
SQV-1414GA

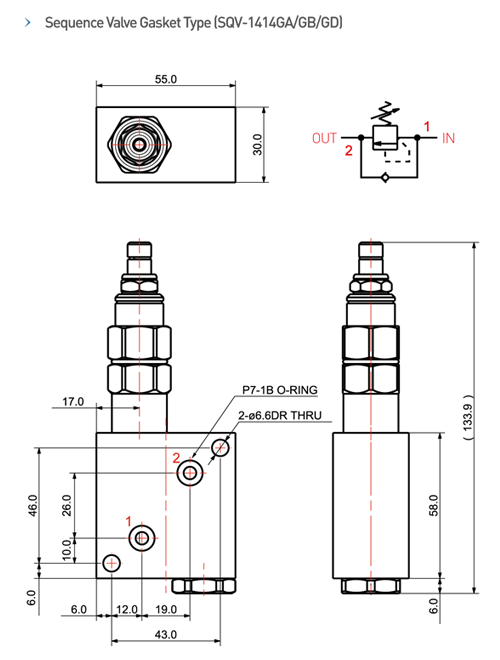

SQV-1414GB
SQV-1414GC
