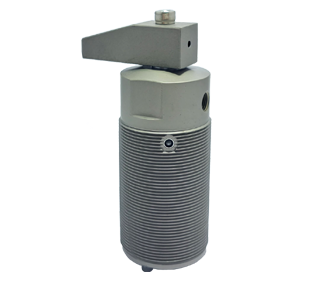

제자리스윙 CLAMP

YOU CAN COUNT ON OUR EXPERTISE

Features
  • 제자리에서 회전(스트로크 제로)
  • 피스톤로드가 90도로 회전할 때
  • 상부의 간섭을 피할 수 있음
  • 일반스윙클램프는 회전 시 상하로 움직임
  • 클램핑/언클램핑 시 피스톤로드는 직진
  • 공압용/복동으로 작동
  • 내경범위 : ø32~50
  • 작동범위 : 3~9.99kgf/㎠
  • 사용온도 : 0~60℃
  • 클램프암은 옵션
    Application
Model No.
  • 1
    Clamp Type
    SSD = 제자리스윙 CLAMP
    R = Swing Clockwise
    L = Swing Counter-Clockwise
  • 2
    Piston Diameter
    ex ) 32 = Ø32
  • 3
    Total Stroke
    ex ) 08 = 8mm
  • 4
    Type
    A = Pneumatic (Air)
Specifications
Model No. Cylinder Force(kgf) Piston
Diameter(ø)		 Effective
Area(㎠)		 Stroke(mm) Swing Angle Tolerance
(Repeated Accuracy)		 Operating
Pressure Range
(kgf/㎠)		 Operating
Temperature
Range(℃)		 Weight
(kg)
Max. @5kgf/㎠ Swing Straight Total
SSD□-3208A 68.4 40.2 32 6.9 0 8 8 ±3°
(±0.5°)		 3~9.9 0~60 1.1
SSD□-4010A 106.9 62.8 40 10.8 0 10 10 4.1
SSD□-5010A 169.2 98.1 50 17.1 0 10 10 4.5

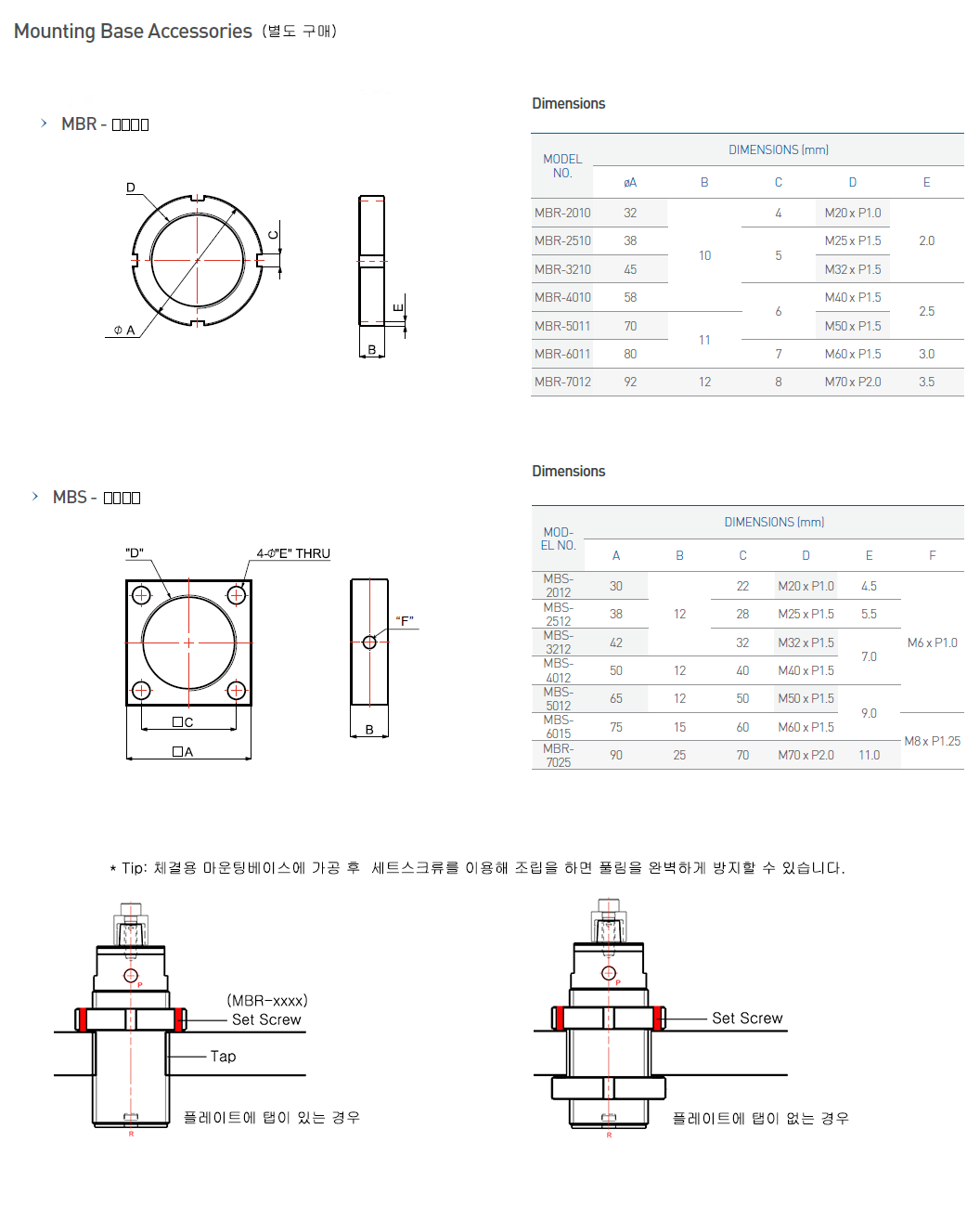

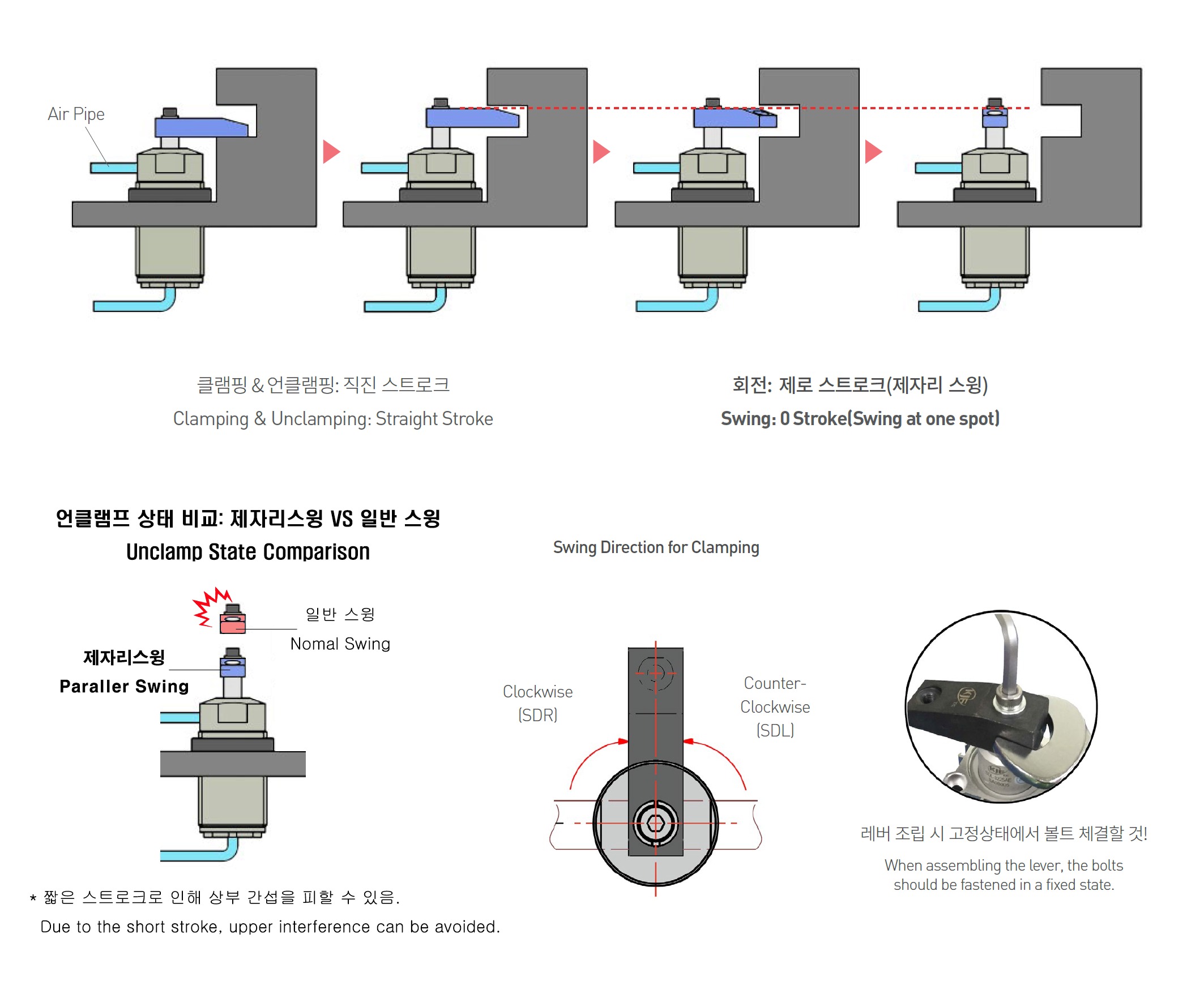

Operation

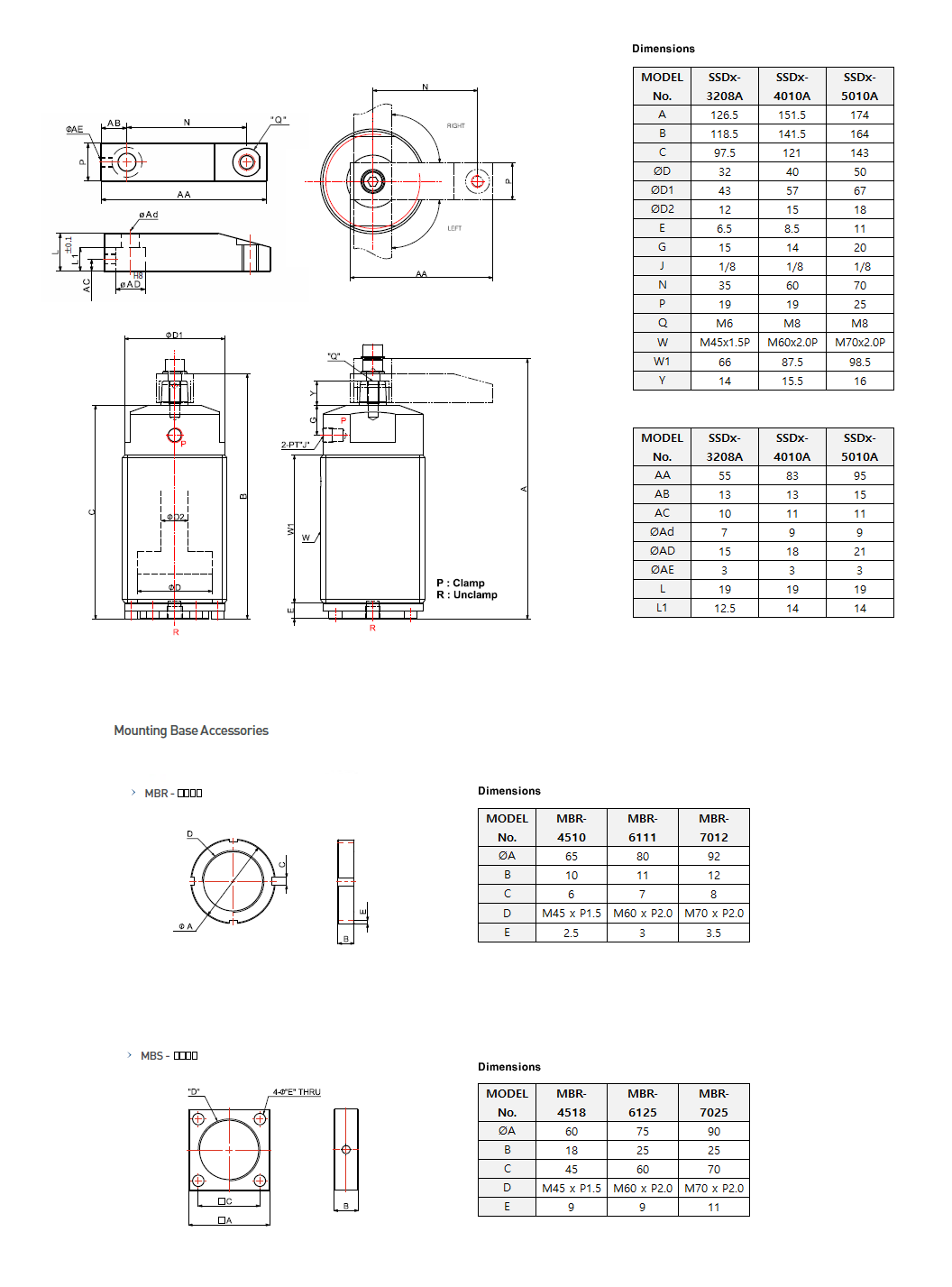

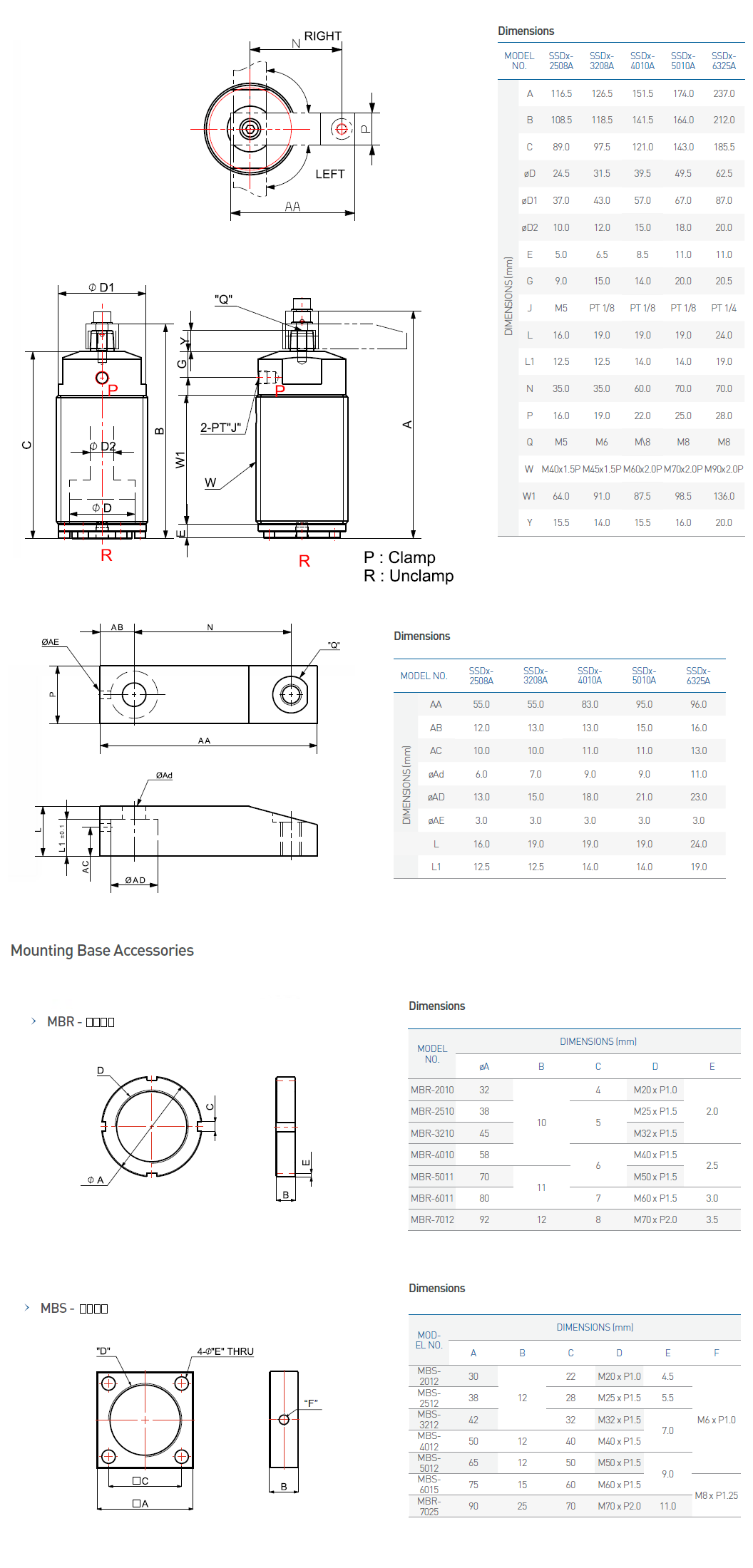

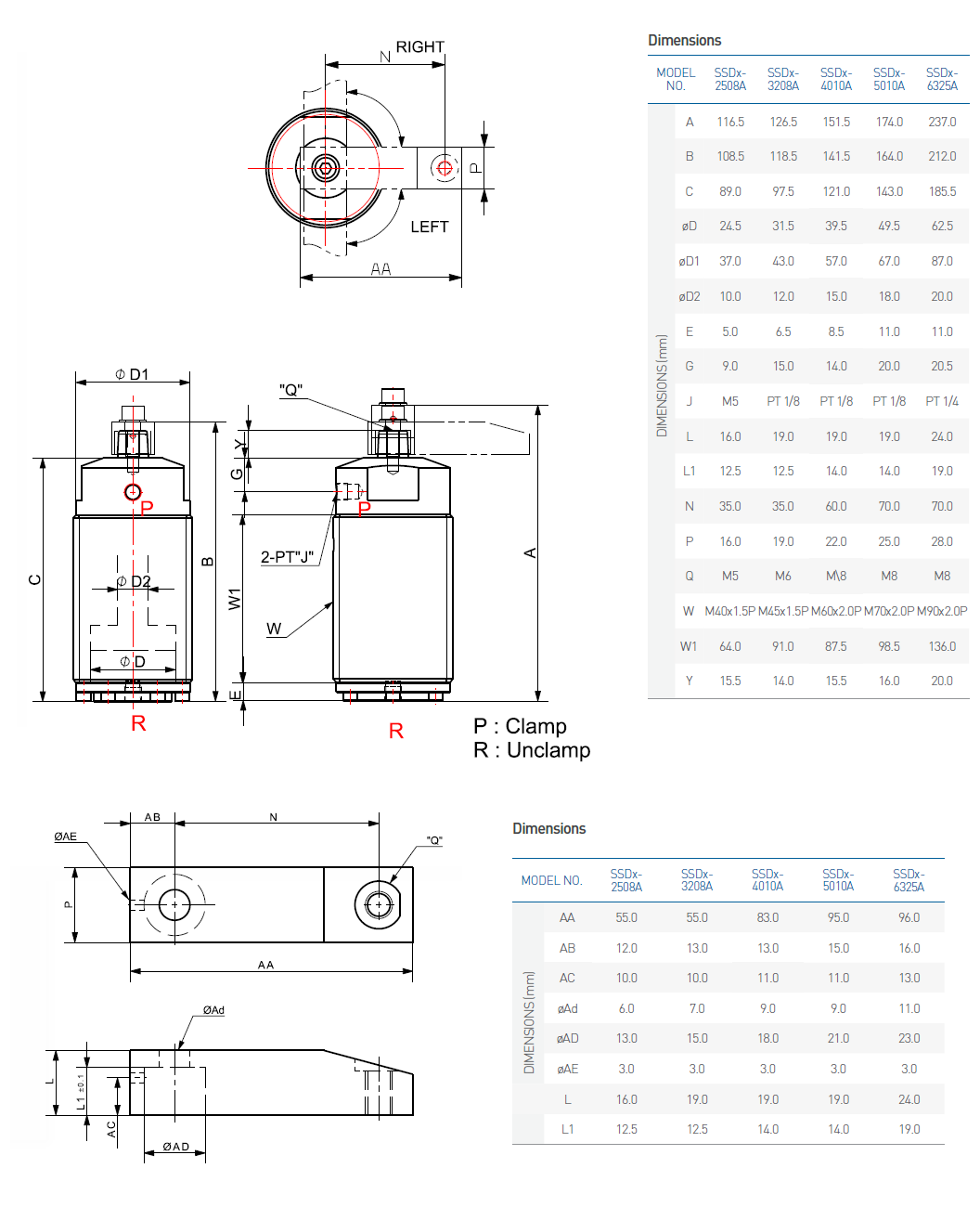

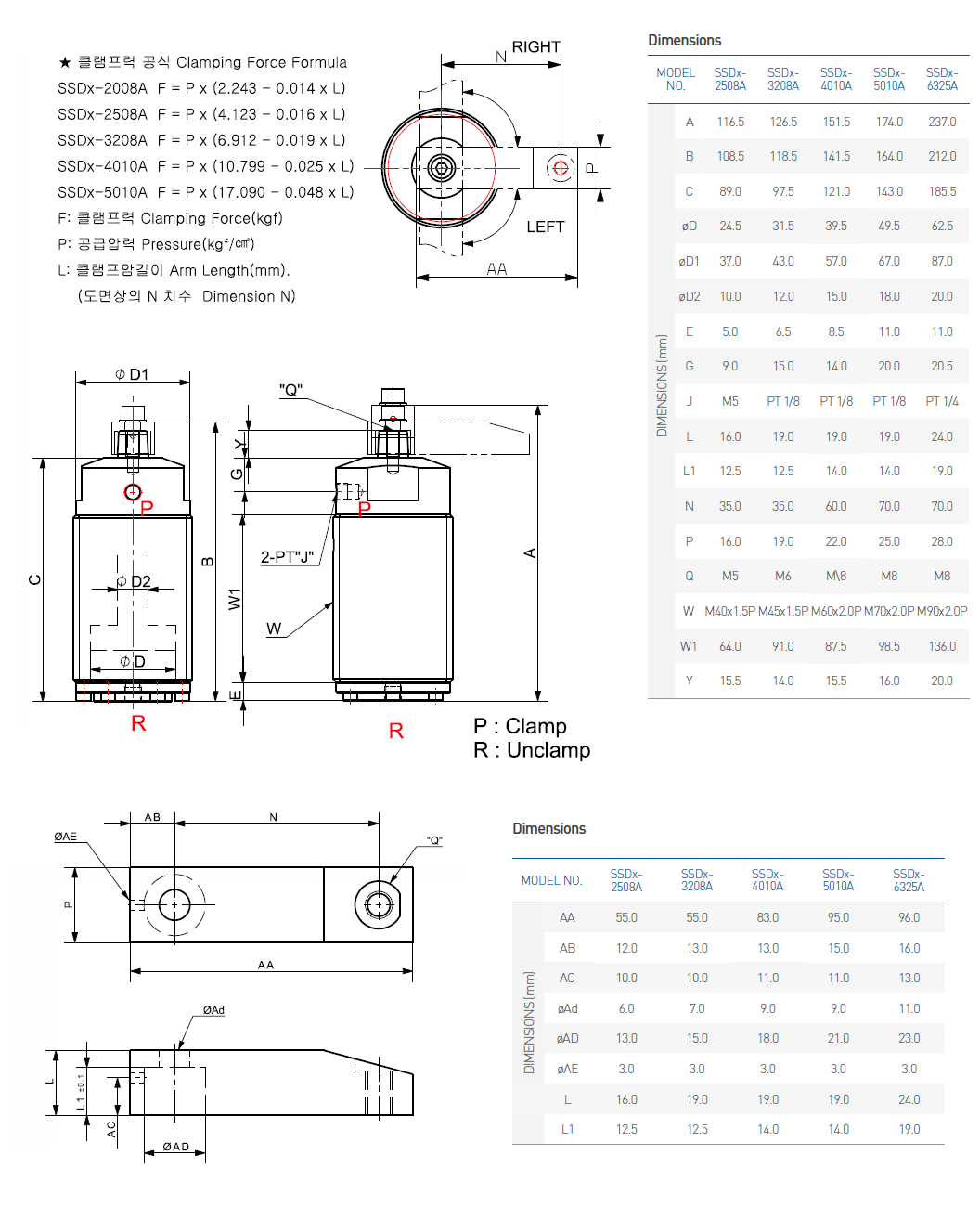

    • Drawing
    도면 다운로드
    MODEL NO Download 주문
    2D 3D PDF
    SSD□-3208A
    SSD□-4010A
    SSD□-5010A
