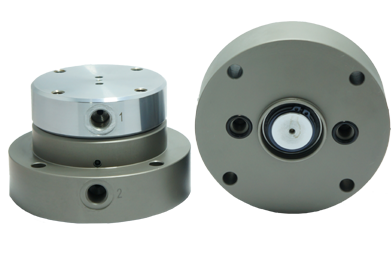

Compact Type Rotary Joint

YOU CAN COUNT ON OUR EXPERTISE

Features
  • Supply hydraulic to rotating part
  • Prevent piping twisting
  • Compact size
  • Easy installation on horizontal fixture
  • Gas Nitriding Surface
  • Max. Pneumatic Operating Pressure : 9.9kgf/㎠
  • Max. Hydraulic Operating Pressure : 100kgf/㎠
  • Operating Temperature : 0~70℃
  • Max. RPM : 120rpm
  • Sealing Material : Exclusive seal
  • Fluid : hydraulic, air, cutting oil
Specifications

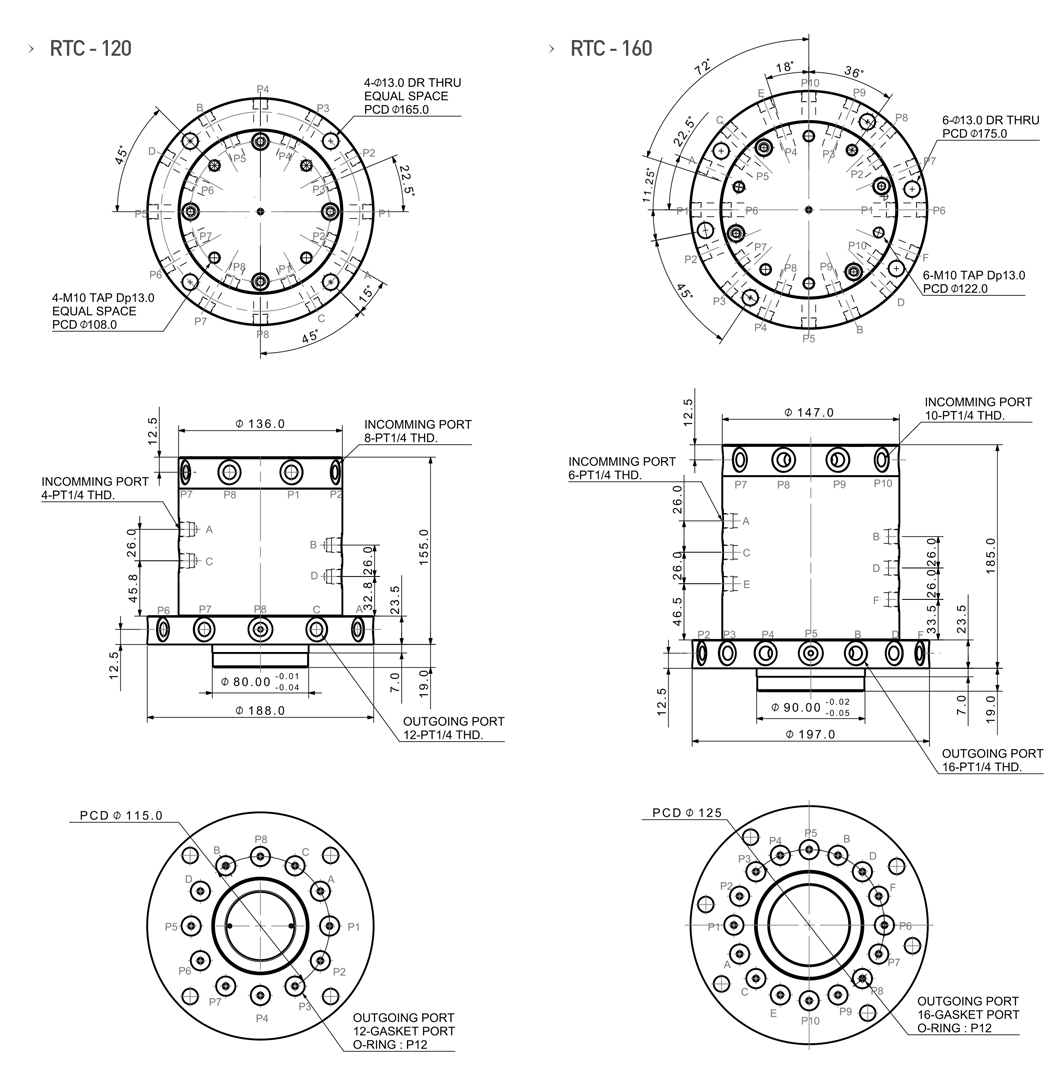

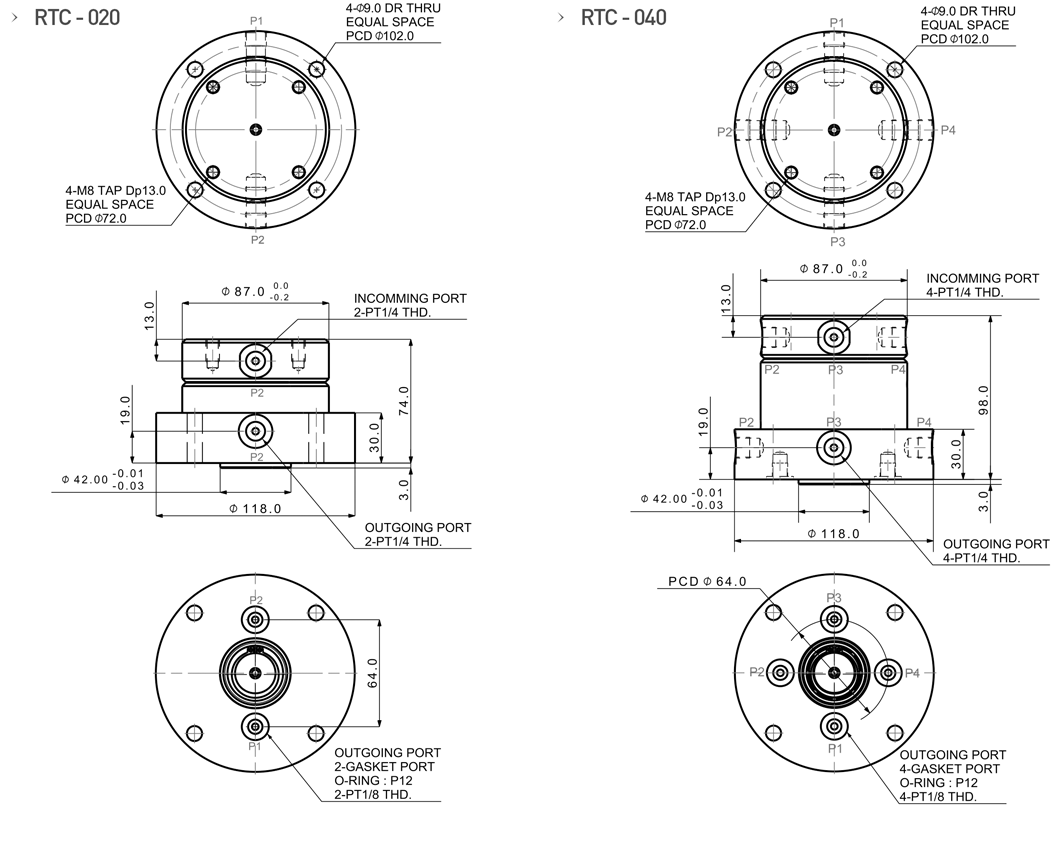

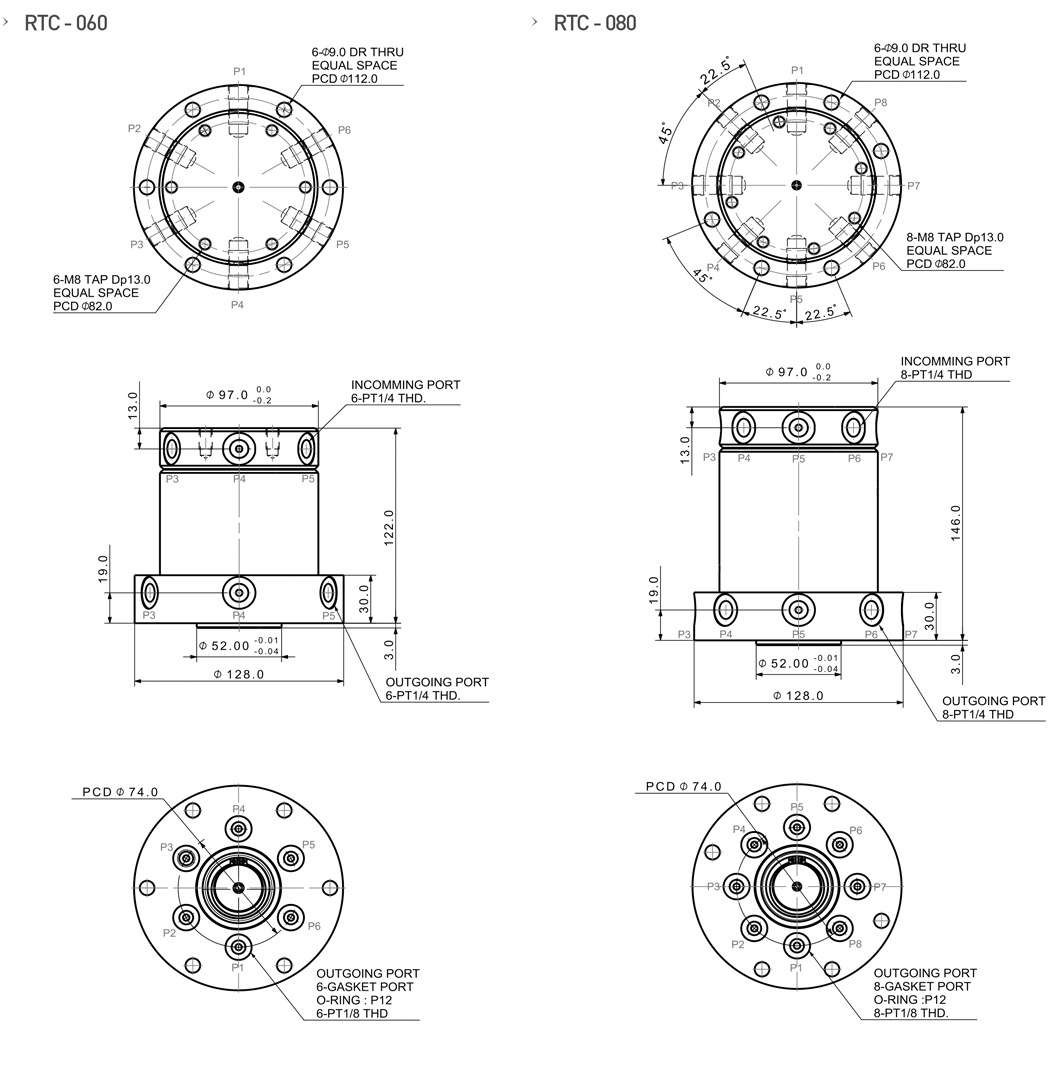

MODEL NO. RTC-020 RTC-040 RTC-060 RTC-080 RTC-120 RTC-160
Number of Lines 2 4 6 8 12 16
Fluid Hydraulic Oil, Air, Cutting Fluid
Max. Operating Pressure 100kgf/㎠
Max. Revolutions per Minute 120rpm
Operating Temperature Range 0~70℃
Weight 4.36 kg 5.34 kg 7.75 kg 8.98 kg 18.56 kg 24.88 kg
Download 2D 3D PDF 2D 3D PDF 2D 3D PDF 2D 3D PDF 2D 3D PDF 2D 3D PDF
